8 Ch 1080P HD Video+10/100M Ethernet FXO/FXS Telephone+RS485 over Fiber Converter

Model:LNK-8HV1E1P1D Series

► Support transmission of combined AHD, HD-CVI, HD-TVI or CVBS signal and controlling PTZ data RS485, 1-Ch 10/100M Ethernet + 1-Ch FXO/FXS Telephone

► Support transmission of combined AHD, HDCVI, HD-TVI or CVBS signal and controlling PTZ data RS485 simultaneously though fiber optical cable

► Support 1080P 720P Camera

Overview

E-link HD-AHD/HD-CVI/HD-TVI/CVBS 4-in-1 Video Fiber Converter adopt the advanced uncompressed HD composite video and high velocity digital optical transmission technologies which convert the AHD, HD-CVI, HD-TVI or CVBS composite signals to optical signals to achieve long distance(as far as 120Km) transmission through fibers. E-link 8Ch AHD/CVI/TVI/CVBS Fiber optic transceiver can simultaneously transmit 8 channels AHD, HD-CVI, HD-TVI or CVBS Video,1-Ch 10/100M Ethernet, 1-Ch FXO/FXS Telephone and 1-Ch Backward Data RS485 over one single-mode optical fiber. Electronic and optical adjustments are never required. LED indicators are provided for instantly monitoring system status. Devices are available for either standalone or rack-mount installation, which is suitable for different working environment. It supports 1080P 720P Camera.

Features

►    Non-compression coding technology

►    Automatically identify formats of input videos.

►    Support transmission of combined AHD, HDCVI, HD-TVI or CVBS signal and controlling PTZ data RS485 simultaneously though fiber optical cable

►    Support 1080P 720P Camera

►    Through LED indicators to inform its functional mode

►    Industrial wide range of operational temperature

►    Plug and play, simple installation.

►    Wide-range temperature application: -15ºC ~65ºC

Application

►    City traffic monitoring system

►    Public security, safe city monitoring system

►    Highway security protection, charging system

►    Building, campus monitoring net

►    Industrial monitoring (airport, chemical industrial, steel, oil, railway, water conservancy, mine, etc)

►    Military monitoring (storehouse, frontier defense, guard, nation defense, etc)

►    Electric power, oilfield, television program transmission system

►    Gymnasium (live video, audio transmission)

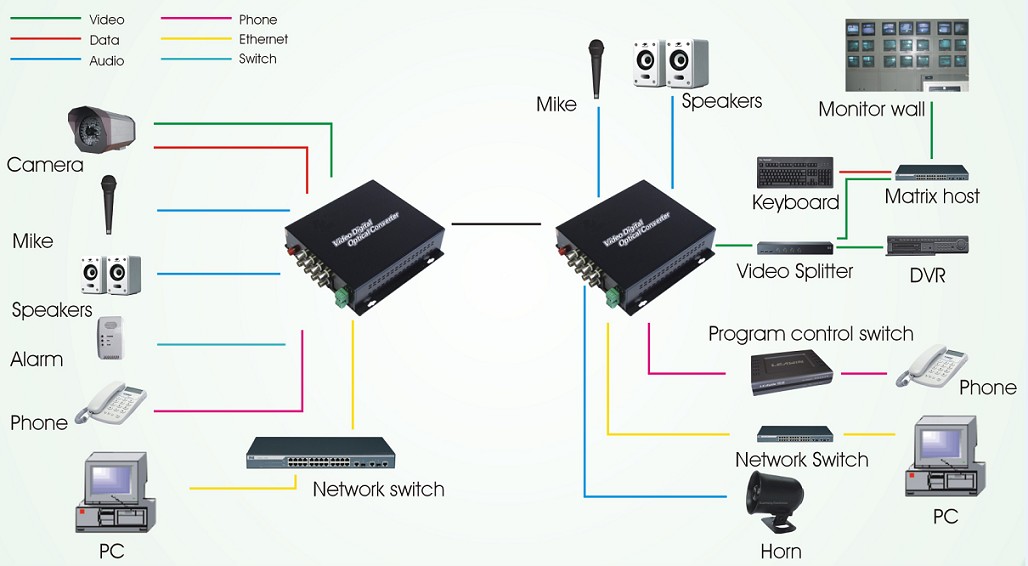

System Connection Diagram


Technical Indexes


Optical Parameter

Fiber Interface

ST

Wavelength

1310/1550nm Optional

Transmission Distance

20KM


Video Parameter

Number of Channels

8

Input/output impedance

75 Ohm (unbalance)

Standard video input/output voltage

1.0Vp-p

Video Bandwidth

50MHz

Sampling Bandwidth

8bit

Sampling Frequency

108MHz

Signal to noise ratio

>67dB

Rise and Fall time

<0.8ns

Optical Signal Intrinsic Jitter

<0.2 UI

Differential Gain

< ±1.5%

Differential Phase

< ±1°

Connector

BNC

Supporting video

2MP 1080P Camera


Data Parameter

Physical Interface

Terminal Block of Industrial Standard

Data Type

RS485/RS422/RS232/Manchester

Data Rate

0-400Kbps

Bit Error Rate

<10-9


Ethernet Parameter

Work Mode

 FDX/semi duplex

Interface

 RJ45

Protocol

IEEE 802.3, 10M, 10/100M Adaptive


Telephone Parameter

Interface

RJ11

Voice Bandwidth

8kHz

Description

FXO/FXS Ordinary telephone

Code

PCM Code

Connection

Point to point,
telephone to telephone,

telephone to switch


General Parameter

Operating Temperature

-40℃~ +85℃

Operating Humidity

0-95%(non-condensing)

Operating Voltage

AC110~220V

MeanTimeBetweenFailures

≥100,000 hours

  • Download FileName:E-link LNK-8HV1E1P1D 8-Ch Video+1Ch Ethernet+1Ch Telephone+1Ch RS485 Fiber Converter Datasheet V1.0. Size: 364KB

Ordering Information

LNK-8HV1E1P1D

Video Fiber Converter: 8-Ch 1080P AHD Video + 1-Ch 10/100M Ethernet + 1-Ch FXO/FXS Telephone + 1-Ch Backward Data RS485 (for PTZ Cameras), 20km, single mode single fiber, ST, including 1 transmitter & 1 receiver, used by pairs
